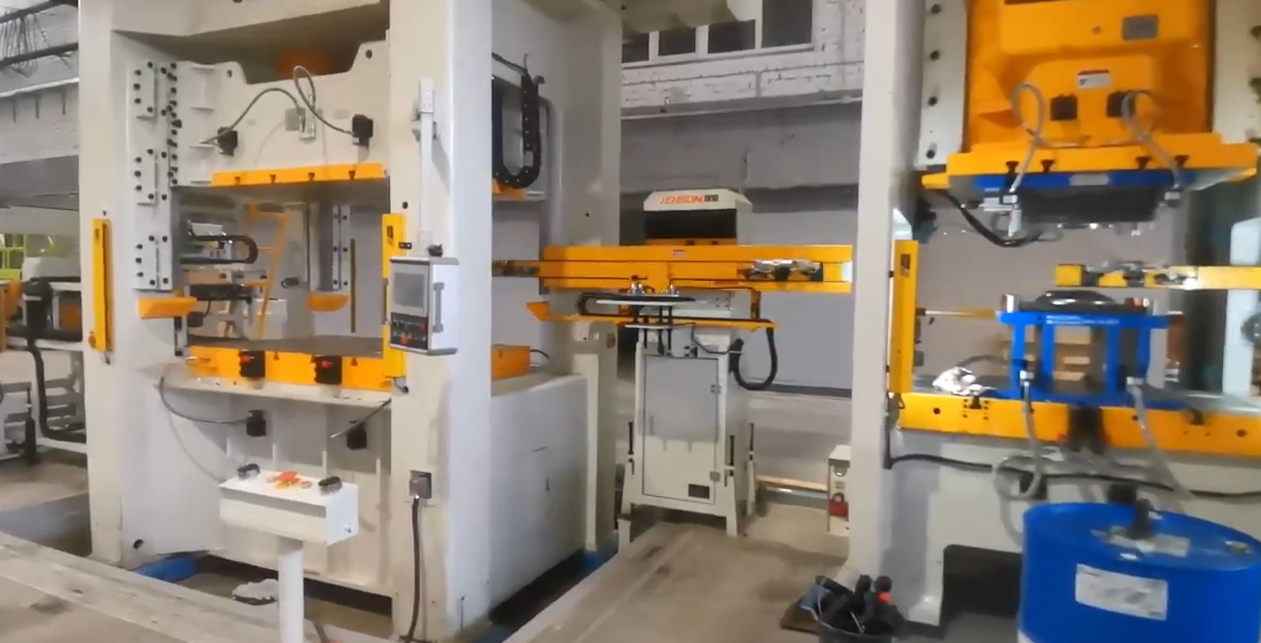

机器人冲压自动化生产线整体构成

机器人冲压自动化生产线广泛应用于汽车钣金、五金冲压等领域，可实现板料拆垛、清洗、涂油、对中、冲压、码垛全流程自动化，支持按需柔性布局，适配各类规模化、高精度冲压生产场景。整套产线由十大核心模块协同组成，运行稳定、节拍高效。

一、冲压机器人

作为产线核心搬运设备，冲压机器人针对重载、高频启停、大行程作业工况优化，搭载强化电机与减速机，采用棚架安装结构。标准六轴机型节拍可达8件/min，加装七轴辅助结构后可提升至12件/min，高效适配大型覆盖件及异形板材搬运。

二、集成电控系统

产线智能控制中枢，采用以太网+工业现场总线二级架构，集成压力机、机器人、检测设备、安全防护等所有子系统，支持对接工厂MES系统，实现设备联动同步、数据监控、故障诊断与数字化生产管理。

三、拆垛系统

负责板料自动单张拆分，提供三种主流柔性方案，适配不同生产需求：

1. 专用拆垛机：液压升降台车恒定控高，搭配磁力分张器与矩阵真空吸盘，出料稳定，适配大批量标准化生产。

2. 机器人+拆垛小车：自适应板材厚度调距，可灵活换料，适配多规格、小批量柔性生产。

3. 桁架机械手+拆垛小车：结构稳定、性价比高，适配中高速标准化冲压产线。

四、可伸缩皮带机

承接拆垛板料中转输送，变频调速可与清洗、涂油设备精准同步，皮带长度可灵活调节，设备离线检修时可自适应填补空隙，保障产线连续生产。

五、板料清洗机

用于清除板材表面油污、杂质，杜绝冲压表面缺陷，分为两种工艺：离线清洗适配低产能初期生产，一机可服务多条产线；在线清洗适配大批量量产，可满足大尺寸车身覆盖件加工需求。设备搭载独立调速辊组、恒温清洗系统与离线行走机构，运维便捷、清洗质量稳定。

六、板料涂油机

通过数字化精准喷涂拉延油，降低板材冲压摩擦，防止工件起皱、开裂。设备支持恒温供油、均匀控膜，配套油雾净化装置，可离线停靠，适配高速、柔性冲压生产。

七、板料对中台

保障板材精准入模，是冲压成型精度的核心保障，分为三种类型：

重力对中台：结构简易、免维护，适用于简易冲压产线。

机械对中台：气缸多点定位，支持异形件、一模多件生产，适配中高端产线。

光学对中台：视觉智能校正轨迹，无机械复杂结构，低成本、高精度，为高端产线主流配置。

八、机器人七轴与端拾器

定制化端拾器搭载真空吸盘与检测传感器，适配各类板材稳定抓取；新增机器人七轴可优化运动轨迹，大幅缩短取放料行程，有效提升产线整体生产节拍。

九、线尾码垛系统

适配产线高节拍出料，通过工件自动分流、机器人/人工规整码垛，配合叉车转运，解决人工码垛负荷不足问题，实现成品出料、堆叠、转运全自动化。

十、安全防护系统

配备安全围栏、红外光栅、急停装置、声光报警及安全监控总线，全程实时监测设备运行状态，异常情况自动停机保护，全方位保障人员、设备安全，符合工业安全规范。
