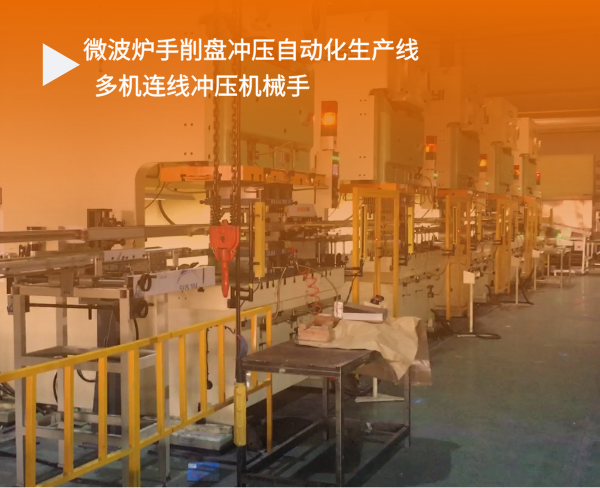

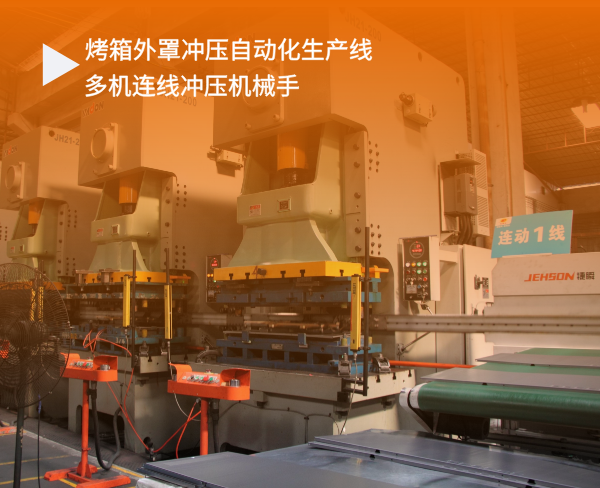

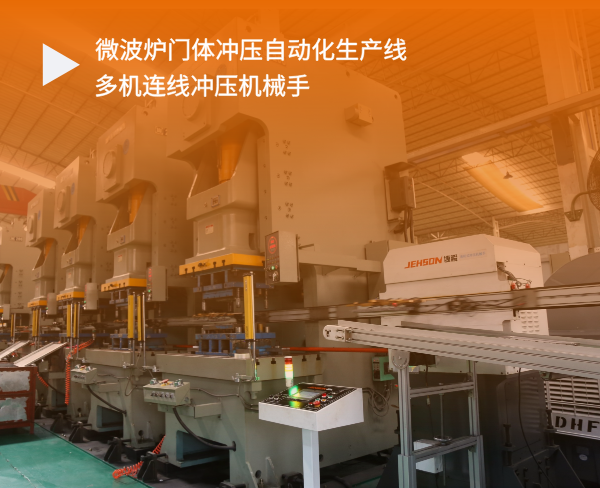

多机连线冲压机械手

多机连线冲压机械手

适合批量生产，系列产品可解决10kg范围内中小件的自动化生产

通用特性

搭配高性能PLC与触摸式人机HMI界面控制系统

横移、升降均采用AC伺服电机传动

进料方式：卷料可搭配空气送料机、NC伺服三合一送料机、片料可搭配双工位积料架

吸附方式：采用真空吸盘、电磁铁或强磁式吸附机构，可依据工件选择

独有整机、升降结构创新改进3项实用专利技术，技术先进

核心发明专利：智能连杆式机械手2016104559610

400-615-0879

技术参数
相关案例
相关产品

技术参数

参数	JST2-1600-80	JST2-1900-80	JST2-2100-80	JST2-2300-80
耗电量	5KW/H	6KW/H	7KW/H	8KW/H
气压	0.5Mpa	0.5Mpa	0.5Mpa	0.5Mpa
工作环境	-5~40℃	-5~40℃	-5~40℃	-5~40℃
相对湿度	45%-95%	45%-95%	45%-95%	45%-95%
移送行程	1600mm	1900mm	2100mm	2300mm
升降行程	0~80mm	0~80mm	0~80mm	0~80mm
生产效率	13~16Pcs/min	13~15Pcs/min	13~14Pcs/min	10~12Pcs/min
送料精度	±0.2mm	±0.2mm	±0.2mm	±0.2mm
吸取重量	≦10kg	≦10kg	≦10kg	≦10kg
机身尺寸（LWH）	8307201750mm	8307201750	8307201750	8307201750
电柜尺寸	9004501480mm	9004501480mm	9004501480mm	9004501480mm
机械重量	880kg	1000kg	1000kg	1200kg

参数	JST2-1600-80/JST2-1900-80/JST2-2100-80/JST2-2300-80
电源	380VAC±10% 50/60Hz
控制方式	PLC/运动控制器
伺服系统	AC伺服电机
整机功率	7.5-15kw

相关案例

新能源充电控制盒自动线（水平机械手）

压缩机自动化装配生产线

新能源充电控制盒自动线（水平机械手）

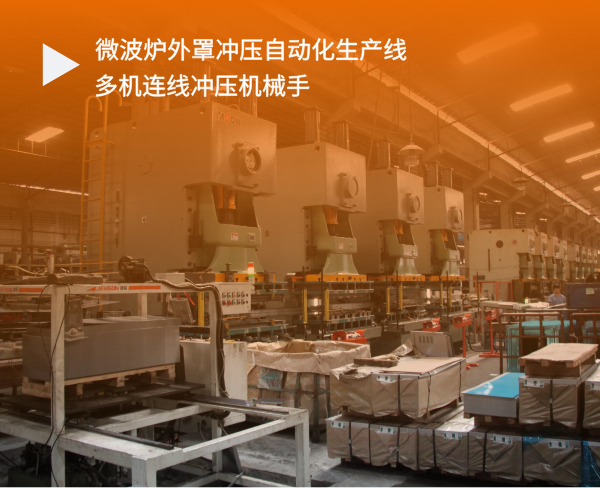

微波炉外罩冲压自动线（连杆）
